在手机、电池、折叠屏产品可靠性研发环节，跌落冲击、铰链往复折弯属于高频验证试验。新拓三维XTDIC-SPARK高速DIC测量系统，通过多项核心算法专项优化，攻克瞬态冲击测量多项技术难点，稳定获取高质量全场位移、应变时序数据，实现手机屏幕、中框、电池跌落以及折叠屏铰链折弯变形的定量测量，为结构迭代、仿真对标提供试验数据依据。
电子产品跌落属于毫秒级瞬态事件，样机下落撞击过程会发生翻转、大角度姿态变化，带来两大测量难点：一是物体翻转引发局部光强剧烈波动，容易造成散斑子区匹配出错;二是连续多帧计算，若仅以上一帧图像作为参照，会不断累积计算误差，最终导致变形场残缺、数据失真，难以还原真实冲击响应。
针对上述工程痛点，新拓三维XTDIC-SPARK高速DIC测量系统开展针对性算法优化，保障复杂动态工况下的数据质量：
1、抗光强波动相关计算模型：采用带双未知参数最小平方距离函数，有效抑制样机翻转、姿态改变带来的光强扰动，提升冲击过程图像子区匹配鲁棒性。
2、高精度亚像素求解：引入双三次样条插值算法，强化亚像素位置灰度预测能力，提升大变形场景下位移、应变计算精度。
3、顺序逐帧基准匹配策略：改进种子点匹配逻辑，优先以试验初始未变形散斑图像作为基准，规避“以上一帧做参考”带来的累积误差;针对匹配失败区域执行逐帧基准补算，显著提升全场变形场完整度。

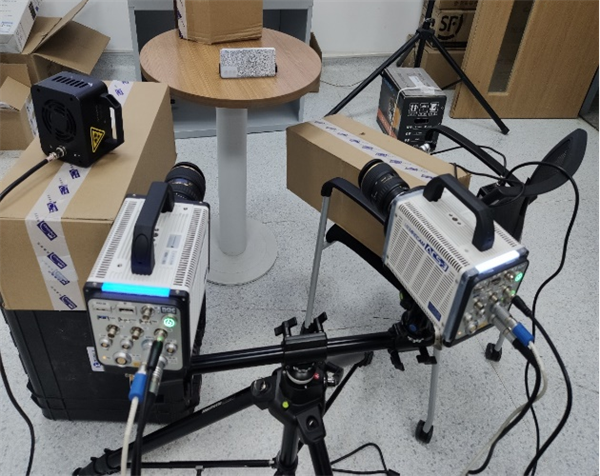

整套高速DIC测量技术方案，无需在被测部件表面粘贴传感器，不会改变样机原有力学约束;仅需在试样表面制备随机散斑，双目高速相机完整记录冲击、折弯全过程，后处理输出全场位移云图、应变云图、多点位时序曲线，完成瞬态力学行为数字化解析。
依托算法优化带来的数据可靠性，新拓三维高速DIC测量系统已经成功落地多项3C部件实测，并为手机中框、屏幕、角部结构及内部连接件的设计优化提供依据。

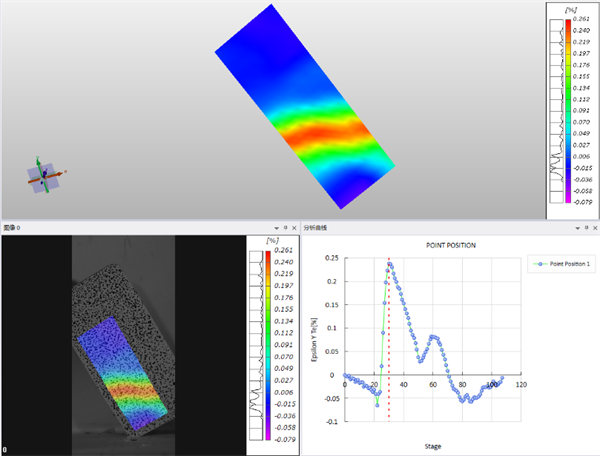

手机屏幕跌落测试，定位玻璃高危受力区域
高速DIC技术完整捕捉触地瞬间屏幕表面全场应变分布，输出关注点位移、应变时序曲线。测试可直观定位冲击时刻屏幕面板应变集中高危区域，量化形变峰值，为屏幕防护结构优化提供量化依据。

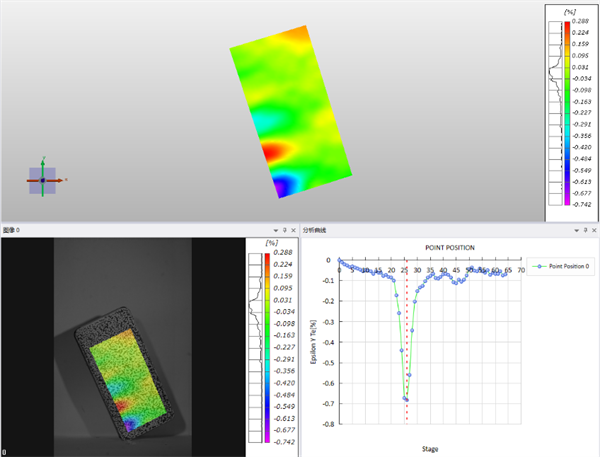

手机中框跌落测试，评估壳体抗冲击能力
跌落边角撞击会造成中框局部形变，干扰内部排线、摄像头模组结构。DIC应变云图清晰呈现中框边角、边缘应变集中区域;时序曲线完整记录撞击-回弹全过程的位移与应变演变，支撑中框加强筋结构方案评估。

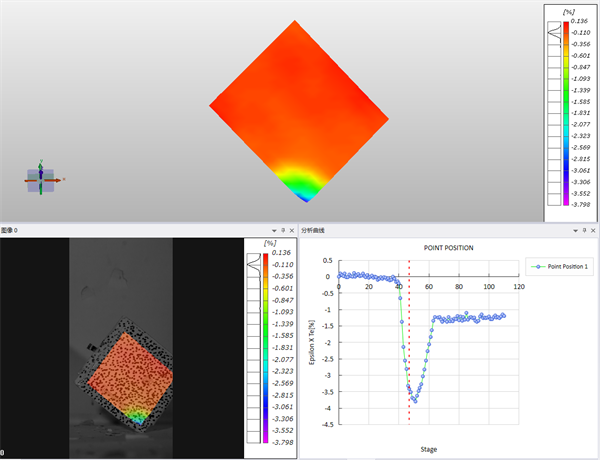

手机电池跌落测试，识别壳体棱角失效隐患
手机锂电池在跌落撞击下，壳体棱角应变过载，会产生不可恢复凹痕，极端情况诱发电解液泄漏风险。高速DIC技术可精准捕捉电池边角的应变集中现象，识别塑性变形区域，为电池壳体结构、外部防护设计提供实测数据。

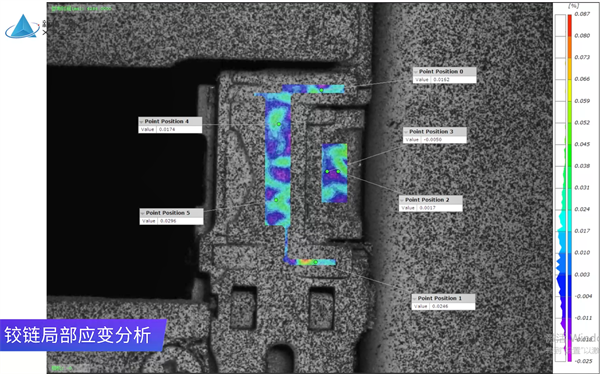

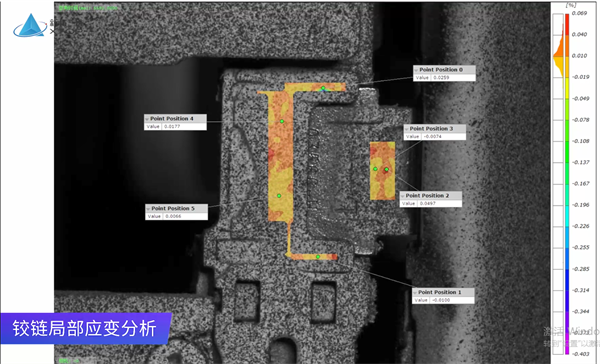

折叠屏铰链折弯测试，解析交变载荷下局部应变

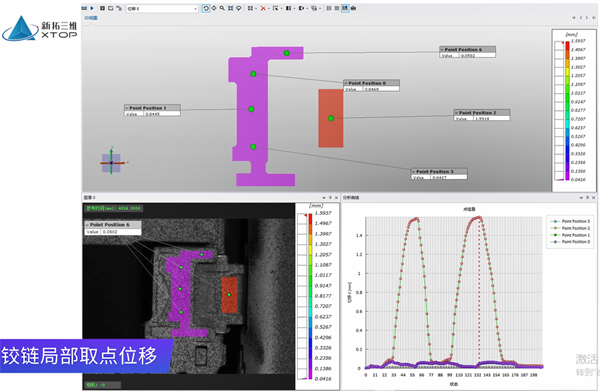

折叠屏铰链在反复开合中承受交变应变，局部应力集中直接影响整机使用寿命。新拓三维DIC技术可获取铰链多关键位置全场应变分布、多点位位移时序，解析一个折弯周期内部件应变大小与变形时序差异，定位机构应力集中位置，支撑铰链连杆结构、材料选型优化，实测数据可用于运动仿真对标校验。
“跌落、碰撞变形属于严苛动态测试场景，算法鲁棒性直接决定能否拿到有效数据。”新拓三维测试技术工程师表示，“通过专项算法克服翻转、光强变化、累积误差等难点之后，可获取毫秒级的全场位移应变时序，实测结果有助于仿真模型校准，减少客户样机迭代，加快新品研发节奏。”
目前，新拓三维XTDIC-SPARK高速DIC测量系统已经深度嵌入国产3C知名厂商企业可靠性研发链路。除跌落、铰链折弯外，还可拓展应用落球冲击、壳体抗弯、屏幕疲劳弯折等试验。未来，新拓三维将持续迭代高速DIC核心算法，面向消费电子行业输出更多可靠的非接触光学测量解决方案。
